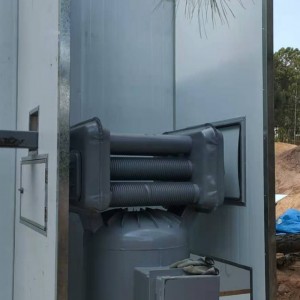

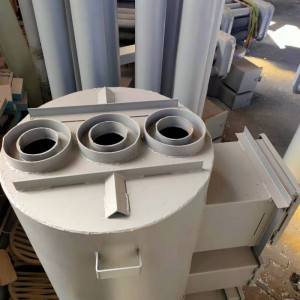

用耐腐蝕性強的特定金屬制作，由分體設計加工的換熱器和爐體兩部分組成。兩部分對接的煙氣管道與支撐架均采用螺栓緊固連接。換熱器采用3—3—4自上而下三層10根換熱管橫列結構，其中下部7根翅片管，上部3根光管。爐體由橢圓形（或圓形）爐頂、圓柱形爐壁和圓形爐底焊接而成。在爐門口兩側的爐壁對稱###各設置一根二次進風管。采用正壓或負壓燃燒方式。爐底至火箱上沿總高度1856mm，其中爐體高度1165mm（不含爐頂翅片），底層翅片管翅片外緣距爐頂86mm。基本結構與技術參數如圖1、圖2所示。

爐頂和煙氣管道加散熱片。爐頂和爐壁采用對接或套接方式滿焊，爐壁和爐底采用對接方式滿焊。爐頂翅片（散熱片）、煙氣管道側面翅片（散熱片）和爐門框法蘭可采用雙面滿焊、單面滿焊、單面滿焊＋對面段焊或兩面交錯段焊（兩面交錯段焊點互相連接）方式之一焊接。采用段焊時，每段焊接長度應不小于50mm。為減少變形，煙氣隔板與火箱內壁應采用單面斷續段焊，采用斷續段焊時，段間間隔應不大于100mm。所有焊接部位選用與母材一致的焊材進行焊接，保證所有焊縫嚴密、平整，無氣孔無夾渣不漏氣，機械性能達到母材性能。當高等級母材與低等級母材焊接時，須選用與高等級母材一致的焊材。金屬外表面均采用耐500℃以上高溫、抗氧化、附著力強的環保材料進行防腐處理（包含爐底外壁、爐門框下底面、灰坑框下底面、散熱管翅片帶間隙等隱蔽部位）。設備使用壽命10年以上
