臺灣mindman金器自由安裝氣壓缸MCFA-11-10-10現貨

金器自由安裝氣壓缸

節省安裝空間

埋入型傳感器設計

作動方式 復動型

氣缸內徑(mm) 6, 10, 16, 20, 25, 32

配管口徑尺寸 φ 6~φ 25: M5×0.8, φ 32: Rc1/8

使用流體 空氣

最大使用壓力 0.7 MPa

最小使用壓力 φ6: 0.12 / φ10,16: 0.06

φ20,25,32: 0.05 MPa

耐壓力 1 MPa

周圍溫度 －5℃~＋60℃ (不凍結)

給油 不需給油

使用速度范圍 50~500 mm/sec

緩沖裝置 緩沖墊片

傳感器 RCE, RCE1, RDEP

單軸：MCFA-11-6-10M-K MCFA-11-10-10 MCFA-11-16-20M MCFA-11-20-20 MCFA-11-20-20M MCFA-11-20-35M

雙軸：MCFA-21-6-10M-KMCFA-21-10-10 MCFA-21-16-20M MCFA-21-20-20 MCFA-21-20-20M MCFA-21-20-35M

氣壓傳動中將壓縮氣體的壓力能轉換為機械能的氣動執行元件。氣缸有做往復直線運動的和做往復擺動兩種類型（見圖）。做往復直線運動的氣缸又可分為單作用氣缸、雙作用氣缸、膜片式氣缸和沖擊氣缸4種。

①單作用氣缸：僅一端有活塞桿，從活塞一側供氣聚能產生氣壓，氣壓推動活塞產生推力伸出，靠彈簧或自重返回。

②雙作用氣缸：從活塞兩側交替供氣，在一個或兩個方向輸出力。

③膜片式氣缸：用膜片代替活塞，只在一個方向輸出力，用彈簧復位。它的密封性能好，但行程短。

④沖擊氣缸：這是一種新型元件。它把壓縮氣體的壓力能轉換為活塞高速（10～20米/秒）運動的動能，借以做功。

⑤無桿氣缸：沒有活塞桿的氣缸的總稱。有磁性氣缸，纜索氣缸兩大類。

做往復擺動的氣缸稱擺動氣缸，由葉片將內腔分隔為二，向兩腔交替供氣，輸出軸做擺動運動，擺動角小于 280°。此外，還有回轉氣缸、氣液阻尼缸和步進氣缸等。

mindman金器電磁閥型號如下：

MVSC-180-3E2R-NO-DC24-LP

MVSD-180-3E2R-NO-DC24-LP

MVSC-180-4E2R-NO-DC24-LP

MVSD-180-4E2R-NO-DC24-LP

MVSC-180-3B1-G

MVSC-180-3B2-G

MVSC-180-3B3-G

MVSC-180-3B1-NPT

MVSC-180-3B2-NPT

MVSC-180-3B3-NPT

MVSC-180-3B2

MVSC-180-3B3

MVSA-180-5B1-G

MVSA-180-5B2-G

MVSA-180-5B3-G

MVSA-180-5B1-NPT

MVSA-180-5B2-NPT

MVSA-180-5B3-NPT

MVSA-180-5B1

MVSA-180-5B2

MVSA-180-5B3

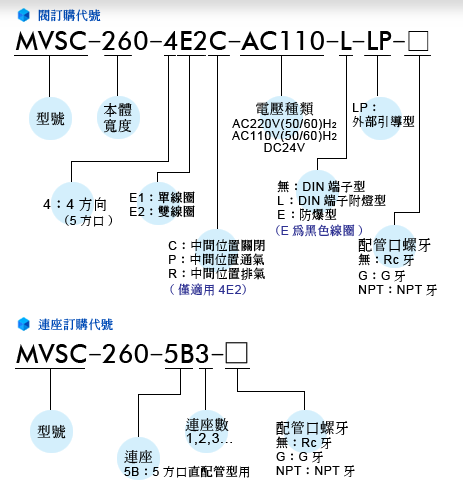

金器mindman型號說明：

本體寬幅 22 mm

配管口徑代號 6A, 8A

閥種類 3口2位, 5口2位, 5口3位

本體型式 直配管型、連座型

配管口徑尺寸 Rc1/8,  Rc1/4

使用流體 空氣

使用壓力范圍 0.2~0.8 MPa, 0.3~0.8 MPa (5/3)

耐壓力 1 MPa

流量 980 l/min, 871 l/min(5/3)

有效斷面積 18mm2, 16mm2 (5/3)

應答時間 30ms, 40ms (5/3)

周圍溫度 －5℃~＋50℃ (不凍結)

定格電壓 AC110V, 220V (50/60)Hz, DC24V

電力消耗 AC=4.8/4.4, 6/4.9VA, DC=2W

電壓容許范圍 ±10%

絕緣等級 F 級

重量 181g, 294g, 198g, 313g, 352g

MINDMAN氣缸（MCCG圓型氣壓缸、MCCN圓型氣壓缸、MCDA雙軸倍力缸、MCDB雙軸倍力滑臺氣壓缸、MCFA自由安裝氣壓缸、MCGA推出型－雙導桿氣缸、MCGB迷你雙導桿氣缸、MCGD雙導桿滑臺氣缸、MCGJ薄型雙導桿氣缸、MCJK薄型治具氣缸、MCJQ薄型治具氣缸、MCMJ筆型氣缸、MCMOB方頭型不旋轉氣、MCQA標準氣缸、MCQVL落下防止型氣缸、MCRA旋轉氣缸、MGT雙導桿氣壓缸、MSAR/MSBD/MSBR/MSBS阻擋缸、MTA氣壓轉角下壓缸、等），金器MCHA夾爪氣缸、MCHB平行夾爪、金器開關型夾爪。
