礦用電機車產品介紹

礦用電機車是礦井水平巷道長距離運輸?shù)囊环N重要運輸工具，在礦井煤炭運輸及輔助運輸中占有重要地位。它具有成本低，運輸能力大，使用操作方便，具有非工作儲備系統等優點。

礦用電機車由由機械部分和電氣部分組成。機械部分包括：車架、輪對、軸承箱、彈簧托架、制動裝置、撒砂裝置、連接緩沖裝置等。電氣部分包括：直流串激電動機、控制器、電阻箱、受電弓、空氣自動開關或隔爆插銷、蓄電池（蓄電池電機車）。

礦用電機車主要特點

外形尺寸小、軸距短、小巧靈活，漲閘制動快而可靠，結構簡單，易于維修，適用于支巷道和小礦運輸和中小型礦調車用。

礦用電機車工作過程

1.架線式電機車的工作過程

高壓交流電經牽引變流所降壓、整流后，正極接到架空線上，負極接到鐵軌上。機車上的受電弓與架空線接觸，將電流引入車內，再經空氣自動開關、控制器、電阻箱進入牽引電動機，驅動電動機運轉。電動機通過傳動裝置帶動車輪轉動，從而牽引列車行駛。從電動機流出的電流經軌道流回變流所。

2蓄電池式電機車的工作過程

蓄電池提供的直流電經隔爆插銷、控制器、電阻箱進入電動機，驅動電動機運轉。電動機通過傳動裝置帶動車輪轉動，從而牽引列車行駛。

2.5噸礦用電機車參數

型號:CTY2.5/6、7、9G(B)
粘重:2.5t
軌距:600、762或900mm
牽引力:2.55kN
牽引力:6.13kN
速度:4.54km/h
電源裝置

電壓:48V
容量:330Ah
電機功率×臺數:3.5kW×1
尺寸

長度(帶碰頭):2360mm
寬度:914、1076或1214mm
高度(軌面至頂棚):1550mm
軸距:650mm
輪徑:Φ460mm
最小轉彎半徑:5m
調速方式:電阻或斬波調速
制動方式:機械制動

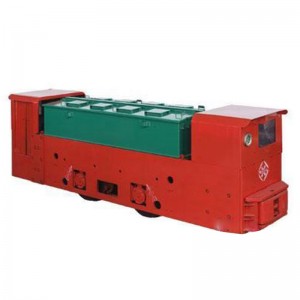

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
