①

發明

名稱

新型柴油發電機組煙管二級消聲器

注釋：1、清楚簡明反映本發明的主題及類型； 2、不采用廣告式宣傳用語； 3、限25個字以內。

②

背

景

技

術

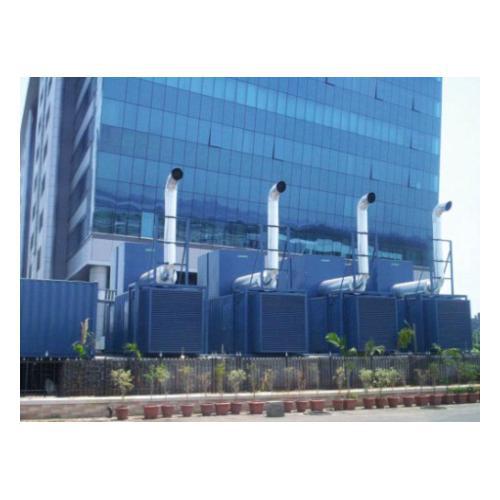

柴油發電機組煙管二級消聲器，是指在機組廠家標配的煙管消音器（通常稱一級消音器）后串聯安裝的煙管消音器，通常稱二級消音器。目前大多采用阻抗復合型消聲器，但在使用中設計水平參差不齊，導致排煙阻力大，引起柴油機渦輪增壓器和排煙管溫度異常升高，出現“發紅”現象，從而使發電機組輸出功率降低，影響經濟效益。

注釋：1、寫明與本發明接近的相關現有技術；2、客觀地指出現有技術中存在的問題和缺點。

③

發

明

功

效

現有柴油發電機組煙管二級消聲器阻力較大的原因在于消音器結構設計不合理，為解決這個問題，同時不影響降噪效果，我方采取了以下措施：

1、消音器內設置六級擋煙板，增大擋煙板與煙管的之間煙氣通過面積，這樣即保證了煙氣流暢，阻力不高，同時又有良好抗性降噪效果；

2、消音器采用三腔結構，且每個腔在煙氣流向方向長度不同，避免了共振。

3、為改善阻性降噪效果，消音器內腔延煙氣流向設置耐溫700度的吸音棉，表面采用沖孔鋼板作護面，使高速流動煙氣不會將吸音棉從消聲器內吹出。

注釋：1、針對現有技術中存在的缺陷或不足；2、客觀反映本發明的優點及功效；

3、不采用廣告式宣傳用語。

④

技

術

方

案

1、消音器內設置六級擋煙板：

擋煙板與煙管的之間煙氣通過面積大于煙管面積的1.5倍，這樣即保證了煙氣流暢，阻力不高，同時又有良好抗性降噪效果，如附圖所示。

2、消音器采用三腔結構：

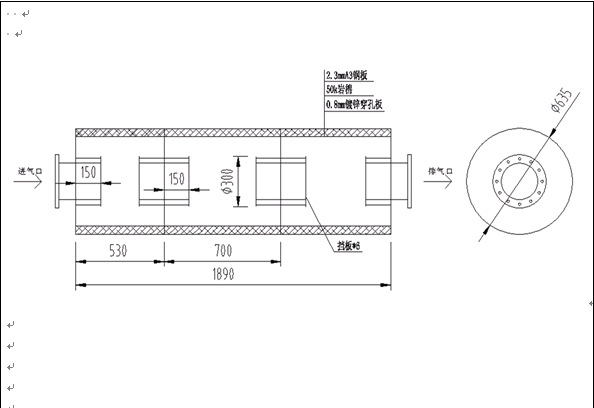

如附圖示，消音器總長為1890mm，三腔長度分別為530mm、700mm和660mm。

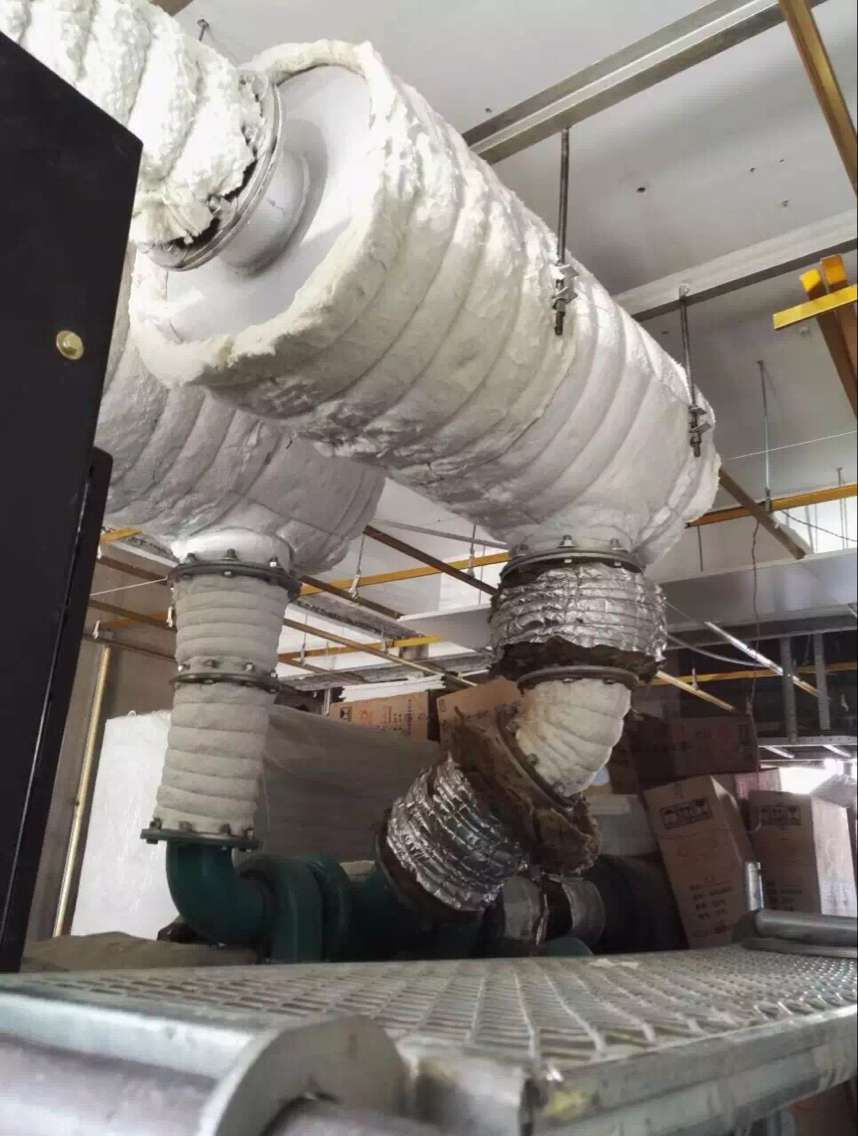

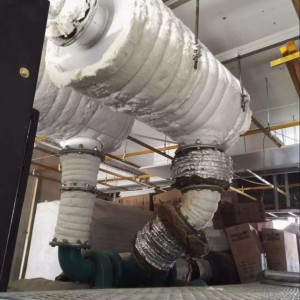

3、消音器內腔安裝吸音棉：

如附圖示，消音器內腔延煙氣流向設置耐溫700度的吸音棉，厚50mm，表面采用沖孔鋼板作護面，使高速流動煙氣不會將吸音棉從消聲器內吹出。

注釋：1、產品應寫明各組成部分，及相互關系（如位置關系、連接關系等），工作原理及功效； 2、方法應寫明各工藝步驟、工藝條件（如溫度、輻射度等），工作原理及功效。

⑤

欲壟斷的

范圍

內容：

注釋：區別于現有技術，寫明本發明要求專利保護的技術內容。

⑥ 發明附圖

注釋：1、能清楚、直觀表述發明內容；2、提供各種電子圖檔，如立體圖、剖視圖、流程圖等。

⑦

附件

由于相關欄目有限，另續附頁；        附圖。            共      頁

年  月  日
