加工定制 是 品牌 國飛閥門 型號 D341W 材質 碳鋼 連接形式 法蘭 結構形式 垂直板式 適用介質 空氣 壓力環境 低壓 工作溫度 真空 標準 國標 流動方向 雙向 驅動方式 手動 零部件及配件 閥體 用途 止回 類型(通道位置) 直動式 口徑 DN1000 公稱通徑 1000 安裝尺寸 標準 3C閥門類別 工業 規格 DN1000
| 加工定制 | 是 | 品牌 | 國飛閥門 | 型號 | D341W |
| 材質 | 碳鋼 | 連接形式 | 法蘭 | 結構形式 | 垂直板式 |
| 適用介質 | 空氣 | 壓力環境 | 低壓 | 工作溫度 | 真空 |
| 標準 | 國標 | 流動方向 | 雙向 | 驅動方式 | 手動 |
| 零部件及配件 | 閥體 | 用途 | 止回 | 類型(通道位置) | 直動式 |
| 口徑 | DN1000 | 公稱通徑 | 1000 | 安裝尺寸 | 標準 |
| 3C閥門類別 | 工業 | 規格 | DN1000 |
產品詳細說明

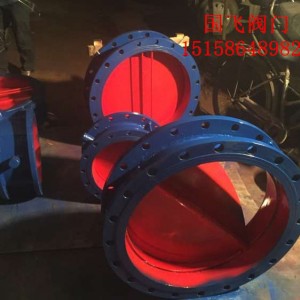

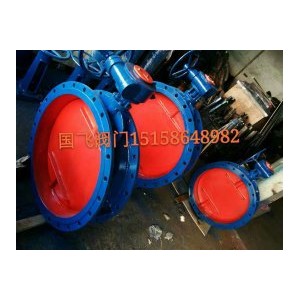

產品名稱：通風蝶閥
1、通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。三，主要技術參數
| 公稱通徑 | DN(mm) | 50～2000 | ||
| 公稱壓力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
| 試驗壓力 Ps(MPa) | 強度試驗 | 0.075 | 0.375 | 0.9 |
| 密封試驗 | ≤1.5％泄漏量 | |||
| 適用介質 | 煤氣、含塵氣體、煙道氣等 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動 | |||
| 零件名稱 | 材料 |
| 閥體 | 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 蝶板 | 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 密封圈 | 與閥體相同 |
| 閥桿 | 碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼 |
| 填料 | 柔性石墨 |
五，蝶閥密封材料選用和適用溫度
| 材料品種 | 碳素鋼 | 低溫碳鋼 | 合金鋼 | 奧氏體不銹鋼 | 鉻鉬鋼 | |
| 代號 | WCB | LCB | WC6或WC9 | C5或C12 | 鉻 Cr-18型、304、31 6 | 12CrMoV |
| 耐最高溫度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
| 耐最低溫度 | -29℃ | -46℃ | -29℃ | -29℃ | -196℃ | -40℃ |
| 適用工作溫度 | ≤ 25℃ | ≤345℃ | ≤595℃ | ≤ 650℃ | ≤600℃ | ≤560℃ |
| 公稱通徑 | 結構長度 (標準值) | 外形尺寸 (參考值) | 連接尺寸 (標準值) | 參考重量 (kg) | |||||||||
| 0.05MPa、0.25MPa | O．6MPa | ||||||||||||
| mm | inch | L | H | H1 | D | D1 | D2 | Z-d | D | D1 | D2 | Z-d | |
| 100 | 4 | 120 | 105 | 219 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 | 20 |
| 125 | 5 | 120 | 120 | 234 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 | 25 |
| 150 | 6 | 120 | 132 | 247 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 | 29 |
| 200 | 8 | 140 | 160 | 403 | 320 | 280 | 254 | 8-18 | 320 | 280 | 254 | 8-18 | 47 |
| 250 | 10 | 140 | 187 | 433 | 375 | 335 | 309 | 12-18 | 375 | 335 | 309 | 12-18 | 67 |
| 300 | 12 | 170 | 220 | 465 | 440 | 395 | 363 | 12-22 | 440 | 395 | 363 | 12-22 | 78 |
| 350 | 14 | 170 | 245 | 539 | 490 | 445 | 413 | 12-22 | 490 | 445 | 413 | 12-22 | 96 |
| 400 | 16 | 190 | 270 | 543 | 540 | 495 | 463 | 16-22 | 540 | 495 | 463 | 16-22 | 130 |
| 450 | 18 | 190 | 297 | 571 | 595 | 550 | 518 | 16-22 | 595 | 550 | 518 | 16-22 | 142 |
| 500 | 20 | 190 | 322 | 644 | 645 | 600 | 568 | 20-22 | 645 | 600 | 568 | 20-22 | 191 |
| 600 | 24 | 210 | 377 | 701 | 755 | 705 | 667 | 20-26 | 755 | 705 | 667 | 20-26 | 230 |
| 700 | 28 | 210 | 430 | 753 | 860 | 810 | 772 | 24-26 | 860 | 810 | 772 | 24-26 | 250 |
| 800 | 32 | 210 | 487 | 807 | 975 | 920 | 878 | 24-30 | 975 | 920 | 878 | 24-30 | 320 |
| 900 | 36 | 250 | 537 | 973 | 1075 | 1020 | 978 | 24-30 | 1075 | 1020 | 978 | 24-30 | 410 |
| 1000 | 40 | 250 | 587 | 1023 | 1175 | 1120 | 1078 | 28-30 | 1175 | 1120 | 1078 | 28-30 | 510 |
| 1200 | 48 | 250 | 687 | 1153 | 1375 | 1320 | 1280 | 32-30 | 1405 | 1340 | 1295 | 32-33 | 720 |
| 1400 | 56 | 300 | 760 | 1810 | 1575 | 1520 | 1480 | 36-30 | 1630 | 1560 | 1510 | 36-36 | 1270 |
| 1600 | 64 | 300 | 895 | 1815 | 1790 | 1730 | 1690 | 40-30 | 1830 | 1760 | 1710 | 40-36 | 1730 |
| 1800 | 72 | 300 | 995 | 1920 | 1990 | 1930 | 1890 | 44-30 | 2045 | 1970 | 1918 | 44-39 | 2750 |
| 2000 | 80 | 300 | 1095 | 2025 | 2190 | 2130 | 2090 | 48-30 | 2265 | 2180 | 2125 | 48-42 | 3050 |
七， 通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。
