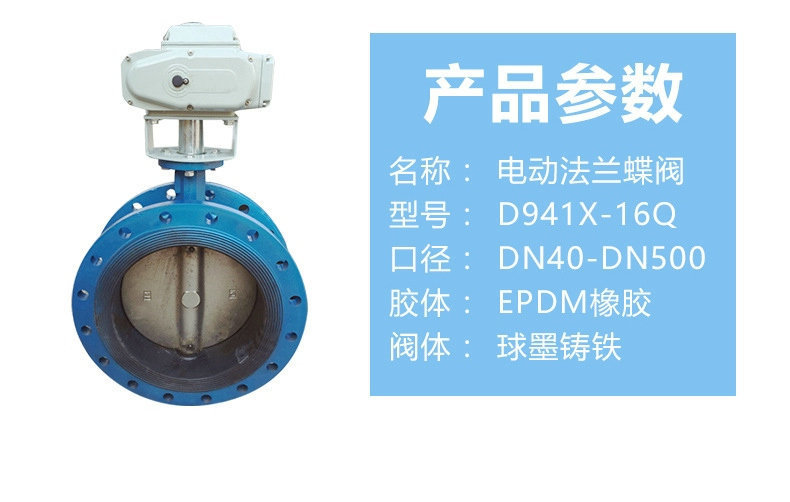

加工定制	是	品牌	漢龍	型號	D941X-16Q
材質	球磨鑄鐵/碳鋼/不銹鋼	連接形式	法蘭	結構形式	垂直板式
適用介質	水	壓力環境	常壓	工作溫度	常溫
標準	國標	流動方向	雙向	驅動方式	電動/手動

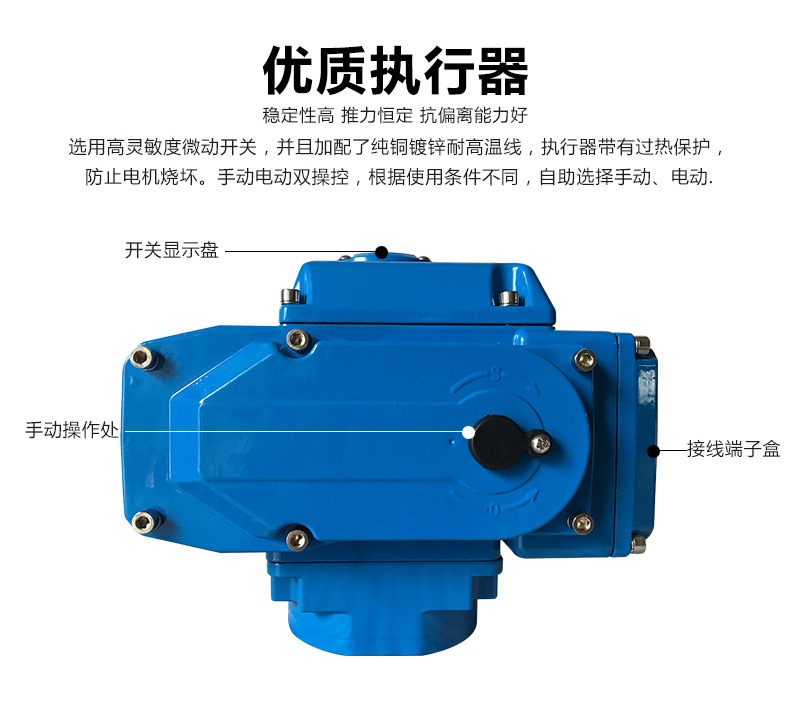

零部件及配件	執行器	用途	截止	類型(通道位置)	二通式
口徑	DN50	公稱通徑	DN50	3C閥門類別	工業
規格	DN50,具體規格請聯系廠家 陳經理13821773303	形式	蝶式




一、售前服務承諾

1、提供專業咨詢。做到即時答復您提出的專業技術問題

2、提供合理報價。快速為您提供合理報價。

3、提供考察接待。隨時接待您的考察，并盡力為您的考察工作提供各種便利條件

二、售中服務承諾

1、交易方式靈活：即可根據線上產品進行下單也可根據客戶自行需要訂立合同。

2、竭力按時按量為您提供優質產品，并采用最優運輸方式，確保您收到貨物完好無缺。

3、積極與使用人員溝通，尊重用戶安排，為用戶提供周到的技術支持。

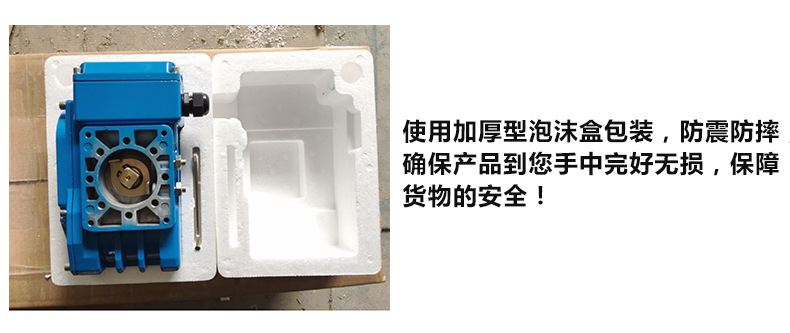

4、設備的包裝、運輸按照國際標準執行。內包裝采用塑料膜（或塑料泡沫），外包裝采用木箱，確保設 備適合長 途運輸、多次搬運、防雨、防           潮等。如因供方包裝不當?shù)仍蛟斐蓳p失或丟失，由供方負責 修復或補齊。

5、無論合同大小，公司一律根據客戶自行需要提供開具增值稅專用發票；并保證所有客戶在價格及服務方面都 是公平的

.三、售后保證：

1、我公司銷售的產品，質保期為正確使用十八個月（自貨到工地之日起），在質保期內屬制造質量問題，我公司實行“三包”。若非法使用、 操作、      試壓造成損壞，不在“三包”之列
2、我公司銷售的產品嚴格按照國內相關標準設計、制造、驗收，也可根據客戶需求加工定制美標、歐標、德標等.
3、我公司保證按合同和技術協議配套供貨，保證按期、按質、按量交貨，并提供完整的技術資料。
4、我公司銷售的產品在全過程嚴格按iso9001質量保證體系控制，實行可追溯控制。產品百分之百按照jb/t9092、api1598、jb/t3595、                 zbj16006等標準試壓，達到標準規定要求后方可出廠。
5、我公司具備為國家重點工程項目配套供貨的能力，保證按時、按質、按量供貨。根據工程進度要求，公司將派專業技術服務工程師到現場指導安        裝、調試，直到設備正常運行.
6、我公司嚴格按合同和相關標準規定的要求組織生產，確保閥門材質、配套、工藝、技術正確，性能可靠。

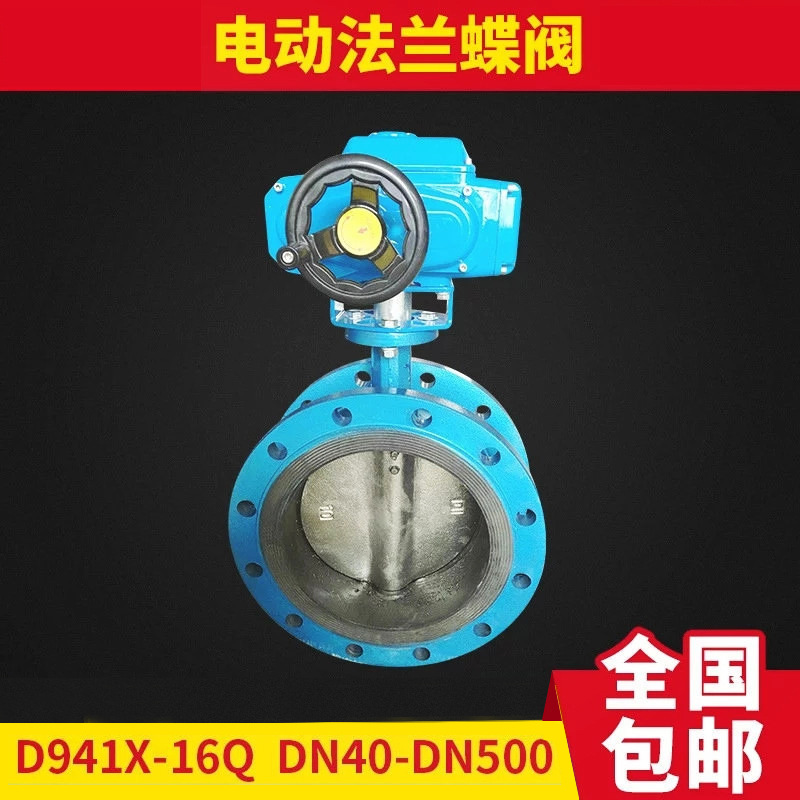

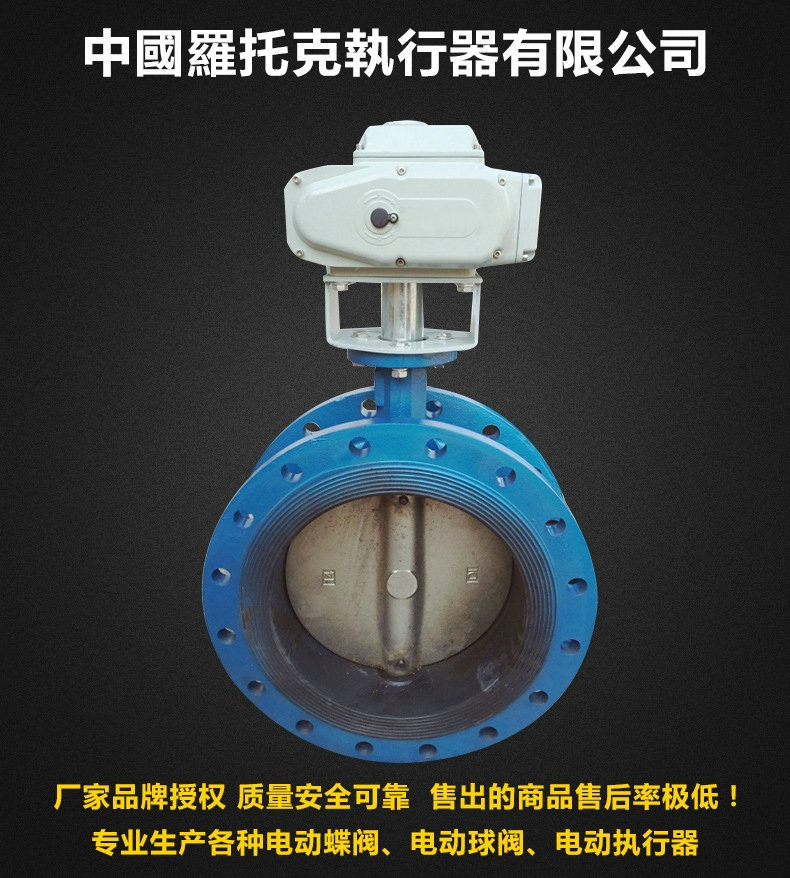

電動法蘭軟密封蝶閥D941X產品介紹      我公司研制的氣動法蘭軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可          靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使          用。電動法蘭軟密封蝶閥D941X特點       1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。      2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。      3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。      4、蝶板采用框架結構，強度高，過流面積大，流阻小。      5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。      6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。      7、本閥結構獨特，操作靈活，省力，方便。電動法蘭軟密封蝶閥D941X執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

電動法蘭軟密封蝶閥D941X主要零部件材料

零件名稱	材料
閥體	HT250  QT-450 WCB  SUS304
蝶板	球墨鑄鐵鍍鎳板、不銹鋼304、316
閥軸	2Cr13 SUS304
密封圈	R、EPDM、VITON、PTFE
填料	柔性石墨

電動法蘭軟密封蝶閥D941X主要技術參數

通徑	主要外形尺寸					0.6mpa				1.0MPa				1.0MPa
	L	H	H1	A		D	D1	D2	-d	D	D1	D2	-d	D	D1	D2	-d
50	108	82.5	338	180	65	140	110	88	4-14	185	125	99	4-18	165	125	95	4-18
65	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	444	240	72	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	250	192.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	270	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	290	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	310	282.5	940	600	350	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	330	307.5	995	750	380	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	350	335	1058	750	380	645	645	568	20-22	670	620	582	20-26	715	650	609	20-33
600	390	390	1163	750	380	755	755	667	20-26	780	725	682	20-30	840	770	720	20-36

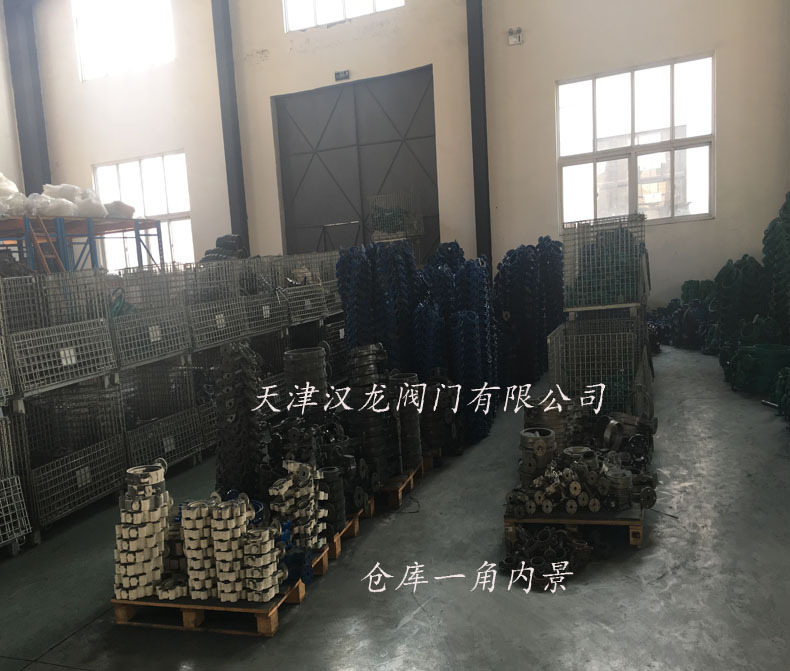

公司環境

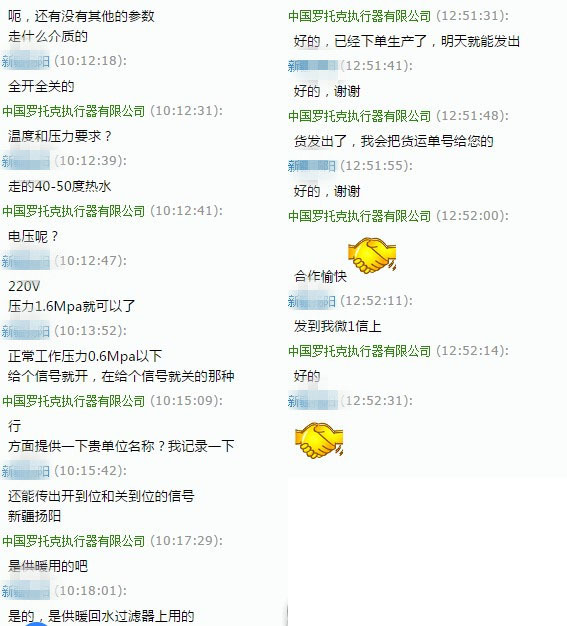

我們的交易

選擇閥門的步驟和依據大體如下： （科普一下閥門的基本知識）

⑴ 選擇步驟
1. 明確閥門在設備或裝置中的用途，確定閥門的工作條件：適用介質、工作壓力、工作溫度等2. 確定與閥門連接管道的公稱通徑和連接方        式：法蘭、螺紋、焊接等。

3. 確定操作閥門的方式：手動、電動、電磁、氣動或液動、電氣聯動或電液聯動等。
4. 根據管線輸送的介質、工作壓力、工作溫度確定所選閥門的殼體和內件的材料：灰鑄鐵、可鍛鑄鐵、球墨鑄 鐵、碳素鋼、合金鋼、不銹    耐酸鋼、銅合金等。
5. 確定閥門的型式：閘閥、截止閥、球閥、蝶閥、節流閥、安全閥、減壓閥、蒸汽疏水閥、等。
6. 確定閥門的參數：對于自動閥門，根據不同需要先確定允許流阻、排放能力、背壓等，再確定管道的公稱通徑 和閥座孔的直徑。
7. 確定所選用閥門的幾何參數：結構長度、法蘭連接形式及尺寸、開啟和關閉后閥門高度方向的尺寸、連接的螺 栓孔尺寸和數量、整個閥     門外型尺寸等。
8. 利用現有的資料：閥門產品目錄、閥門產品樣本等選擇適當?shù)拈y門產品。

⑵ 選擇閥門的依據 在了解掌握選擇閥門步驟的同時，還應進一步了解選擇閥門的依據。
1. 所選用閥門的用途、使用工況條件和操縱控制方式。
2. 工作介質的性質：工作壓力、工作溫度、腐蝕性能，是否含有固體顆粒，介質是否有毒，是否是易燃、易爆質，介質的黏度等等。
3. 對閥門流體特性的要求：流阻、排放能力、流量特性、密封等級等等。
4. 安裝尺寸和外形尺寸要求：公稱通徑、與管道的連接方式和連接尺寸、外形尺寸或重量限制等。  對閥門產品的可靠性、使用壽命和電動     裝置的防爆性能等的附加要求。 （在選定參數時應注意：如果閥門要用于控制目 的，必須確定如下額外參數：操作方法、最大和最小流    量要求、正常流動的壓力降、關閉時的壓力降、閥門的    最大和最小進口壓力。） 根據上述選擇閥門的依據和步驟，合理、正確地選擇      閥門時還必須對各種類型閥門的    內部結構進行詳細了解，以便能對優先選用的閥門做出正確的抉擇。 管道的最終控制是閥門。閥門啟      閉件控制   著介質在管道內的流束方式，閥門流道的形狀使閥門具備一定的流量特性，在選擇管道系統最適合安裝的閥門 時必須考慮到        這一點。

如下為選擇閥門應遵循的原則：
⑴ 截止和開放介質用的閥門 流道為直通式的閥門，其流阻較小，通常選擇作為截止和開放介質用的閥門。向下閉合式閥門（截止閥、柱塞閥）由于其    流道曲折，流阻比其他閥門高，故較少選用。在允許有較高流阻的場        合，可選用閉合式閥門。

⑵ 控制流量用的閥門 通常選擇易于調節流量的閥門作為控制流量用。向下閉合式閥門（如截止閥）適于這一用途，因?yàn)樗拈y座尺寸與關閉件的行程     之間成正比關系。旋轉式閥門（旋塞閥、蝶閥、球閥）和撓曲閥體式         閥門（夾緊閥、隔膜閥）也可用于節流控制，但通常只能在有限的閥門口     徑范圍內適用。閘閥是以圓盤形閘        板對圓形閥座口做橫切運動，它只有在接近關閉位置時，才能較好地控制流量，故通常不用于流量控制。

⑶ 換向分流用的閥門 根據換向分流的需要，這種閥門可有三個或更多的通道。旋塞閥和球閥較適用于這一目 的，因此，大部分用于換向分流的閥門        都選取這類閥門中的一種。但是在有些情況下，其他類型的閥門，只要    把兩個或更多個閥門適當?shù)叵嗷ミB接起來，也可作換向分流用。

⑷ 帶有懸浮顆粒的介質用閥門 當介質中帶有懸浮顆粒時，最適于采用其關閉件沿密封面的滑動帶有擦拭作用的閥門。如果關閉件對閥座的來回運動是     豎直的，那末就可能夾持顆粒，因此這種閥門除非密封面材料可以允許     嵌入顆粒，否則只適用于基本清潔的介質。球閥和旋塞閥在啟閉過程中對      密封面均有擦拭作用，故適宜用在帶     有懸浮顆粒的介質中。 目前，無論在石油、化工，還是在別的行業的管道系統，閥門應用、操作頻率和服        務千變?nèi)f化，要控制或杜絕那怕是低微的泄漏，最重要、最關鍵的設備還數閥門。管道的最終控制是閥門，閥門     在各個領域的服務和可靠表現是      獨一無二的。

•
•
