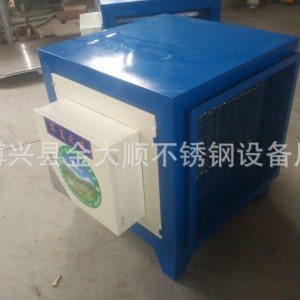

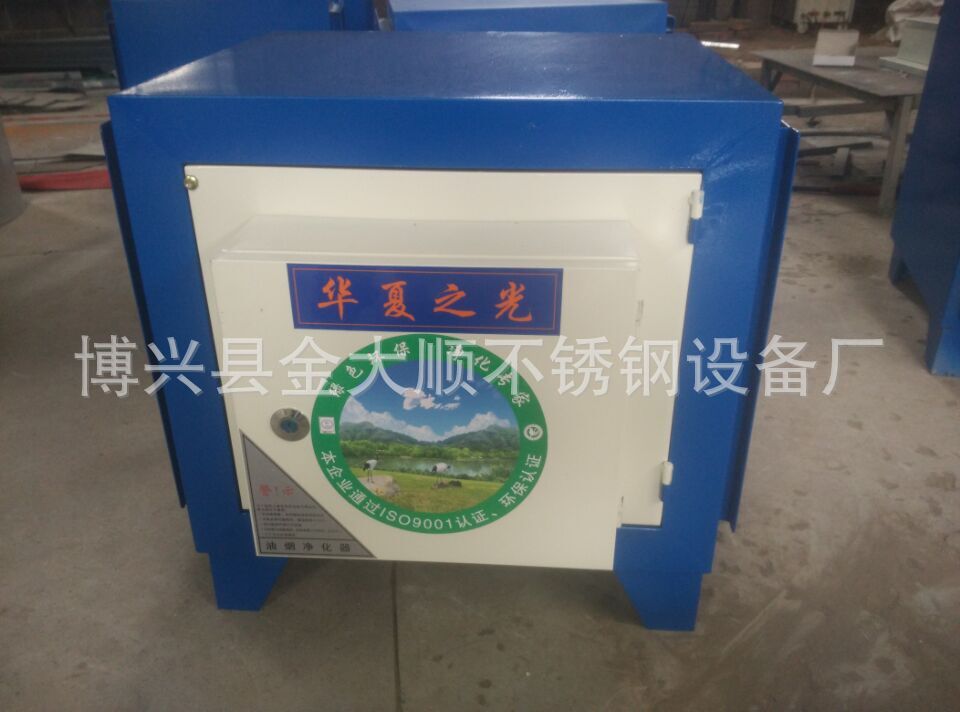

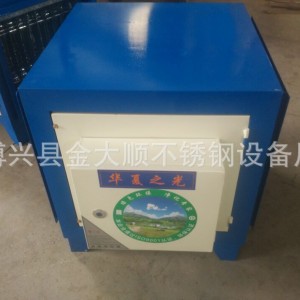

廚  房  油  煙  凈 化  器

綜述

靜電式油煙凈化器是在廣泛吸收國內外先進技術及工藝的基礎上，華夏之光環保公司技術人員研制的新一代綠色環保油煙凈化器。該系列產品的凈化效率已達到國家環保總局煙氣排放標準(GWPBS5-2000)，《飲食業油煙排放標準》的要求，并獲得國家環保產品認定證書，其各項性能指標處于國內領先地位。從根本上解決了飲食業廚房油煙的污染問題，在您訂購本產品的同時，請詳細閱讀我公司制定的產品使用手冊，以便保證本產品的正常使用，延長使用壽命，更好的保障客戶利益和產品聲譽。

本手冊主要分為以下幾個部分

（1）      綜述

（2）      凈化器的選型原則

（3）      風機的選型及風管的

（4）      安裝預留空間及設備安裝示意圖

（5）      安裝注意事項

（6）      使用前的檢查機指示燈工作原理

（7）      使用注意事項

（8）      設備故障維修及設備保養

以上部分較為系統地介紹了本產品選型、安裝、使用及維護，請認真閱讀本手冊，從而順利的幫助你完成工作。

凈化器的選型原則

1、 根據灶眼選型

每只灶眼處理風量為2000m3/h，選購的設備風量為灶眼數X2000m3/h,然后根據總風量確定設備型號數量。（型號見后）

2、 根據集煙罩總投影面積（S）選型

處理風量=S（m2）X1.8等于油煙凈化器型號

風機的選型原則

計算管網阻力，管網阻力包括局部阻力及沿程阻力。

A、局部阻力包括：變徑管、彎頭、進風口、出風口等阻力

、沿程阻力：直管的阻力

根據網管阻力，加上設備阻力，再加上15%的安全系數即為風機的全壓。

注：風機風量=設備處理風量

根據風機的全壓、風量，考慮風機的噪聲級，在同參數的條件下，選擇噪聲低的風機，可以大大減少噪音。

在選擇風機時，以三相四線為最佳選擇。如用戶無三相四線制電源，則在風機和設備選型時說明。

單臺處理風量≥8000m3/h，必須選用三相四線制風機。

風管的配置

A、             根據風機的進出口徑定制同截面的風管，方可保證設備的處理效果及設備的經濟運行。

、             廚房蒸汽散熱管路與油煙機管路必須分別安裝。

風管彎頭的曲率半徑

因彎頭曲率半徑小將增加風管阻力，故一般選擇彎頭曲率半徑為1.5D較為合適，在設置巧頭處應預先留下彎頭的擺放空間及安裝操作空間。

安裝預留空間

油煙凈化器的安裝位置在電控箱一側應留1.5米左右的空間作為油煙凈化器維修、維修的空間。

方法：風機最好安裝在凈化器出風端。

風管設計注意事項

A、凈化器風口變徑長度≥800mm

、集風罩離風口距離應≥4m

C、出風口風管長度應≥2m

安裝注意事項

設備應可靠接地，電阻應小于2歐姆，接地線（黃色標記）與殼體良好接觸。安裝地點的溫度≤30℃，只有合格的維護人員才可以安裝或維護該產品，非專業人員的任何拆裝將帶來意想不到的后果，必須安裝在四面通風的地方且行足夠的空間用來維護維修，任何地方的漏水都將損壞經呼氣并帶來危險，禁止大量水蒸氣進入凈化器，蒸汽要獨立排放。安裝過程中嚴禁異物落入設備內及異物磕碰和移動電場位置。

設備通電前，打開維護門，認真檢查電場內是否異物及接線是否牢固，檢查完畢后，必須關緊維護門再通電，通電過程中是否聽到電場“絲絲”的放電聲，如有異常聲音或無聲，應立即查明故障原因并排除故障后再通電。

設備進線為交流單相二線制，工作電壓為200V—240V，如電壓不穩應加裝穩壓裝置。不得與大功率電器共用一路進線，否則將降低該產品壽命。

設備電開關必須采用空氣開關，若采用刀閘開關易造成缺相，損壞設備。

本設備耗電量較低，一旦開啟，應盡可能長時間使用，頻繁啟動將使設備壽命縮短。

使用前的檢查

在正常使用本產品前，須先將設備安裝到位且牢固定位。打開設備維修門。將電場抽出，檢查電場是否由于長途運輸而損壞（電場內應無雜物，無斷裂電極，無斷線現象），進行仔細檢查后，如無異常情況，關好維修門。

將220V電源與設備電控箱電源接通，合上單相空氣斷路開關，在正常情況下綠色電源指示燈亮，聽到設備內有“絲絲”的響聲，且無其他異響，經1小時觀察，無異常可交用戶使用。

指示燈

1、 電控箱空氣開關合上后，控制箱上電源指示綠燈亮。表示設備已與外接電源連通，設備開始正常工作。

2、 如要停止設備工作，請切斷外接電源。

使用注意事項

1、 在設備運行過程中，絕對禁止打開維護門。重要提示：內有高壓，非專業人員不得隨意開啟!排油孔應處于常開狀態保證污油正常排出，不得存儲在凈化器內，以消除火災隱患。

2、 當設備出現故障時，請找代理商或本公司服務人員及時上門維修。

3、 本設備保修期一年，實行終身維修。保修期內免費維修，保修期外收取材料工本費。

故障及排除

設備日常保養維護

油煙凈化器使用一段時間后，由于內部積滿了油污，凈化處理效果明顯下降。因此，在設備使用期間，應及時對油煙凈化器進行維護清洗。

一、清洗的重要性

1、 延長凈化器使用壽命。

2、 確保凈化器的凈化效率。

二、清洗周期

1、 凈化器使用兩至三個月后需要清洗，在廚房油煙較多的情況下應縮短清洗周期，以保證凈化器的處理效果。

三、自制清洗槽

用不銹鋼或塑料板自制一大于電場外形尺寸的長方形清洗槽。

四、清洗劑的配置

A、將洗潔精按3%的比例倒入盛有40至50攝氏度的熱水清洗槽內攪拌，使之充分溶解。

、工業燒堿和水按1:15的比例配置所需要清洗劑

C、油煙凈化器專用化學清洗劑

五、清洗方法

1、 預處理網清洗：

A:切斷電源，打開檢修門。

:將預處理框拉出

C:放入清洗槽中浸泡十分鐘，輕輕將網上油污清洗干凈，并用清水徹底沖洗干凈。

D:將清洗后的預備網自然風干

E：將干燥的預處理網按原位置放回凈化器

2、 電場清理：

A:切斷電源，打開檢修門。取出電場

：用情節片（塑料片）放在電極板中間，貼著電極板由上向下移動，只需將極板上大部分油污清理掉即可，一次清理不干凈，可多清理幾次。

C：清理干凈刮下的油污，用清水沖洗干凈

D：清洗過的電場自然風干（如仍有少量油污不會影響產品凈化效果）。

E：將干燥的電場按原位置順序放回凈化器，關上檢修門便可重新工作

六、 服務熱線     15005435168

高壓靜電油煙凈化器工作原理

采用直流疊加脈沖等離子電源和齒板結構的電場組合形式，產生電暈放電，從而獲得高能等離子體。廚房油煙在等離子體電場的作用下，使小顆粒油滴瞬間聚集成大顆粒油滴而被收集在集油板上，并在等離子體的轟擊下沉降到集油槽內。與此同時,油煙廢氣中的大部分um級油霧微粒、VOC、有機物質和油焦味、辛辣味等多種異味則被等離子體降解，從而保證了油煙凈化器的油煙凈化效率、異味降解率，并且可以有效延長清洗周期。
