上海乙諦傳動件是中國新型機械基礎件研發專業工廠,堅持以提高產品競爭力為核心的科研發展戰略,生產的系列傳動件設備有 :萬向節,小型萬向節,精密十字萬向節,滾針萬向節,單節萬向節,雙節萬向節,可伸縮萬向節,萬向節軸承,萬向節聯軸器,脹套,同步輪脹緊套,礦產機械漲緊套,工業脹緊聯結套,風電鎖緊盤,退卸套,緊定套,鏈條,工業鏈條, 洋馬收割機鏈條,農機鏈條,久保田收割機鏈條,玉米收割機鏈條,花生收割機鏈條等并承接各種非標件及異型件訂做, 成立了以科研攻關、技術引進、技術改進和產、學、研兩個三結合為主線,瞄準行業的技術前沿,不斷提高企業的整體科技創新能力。

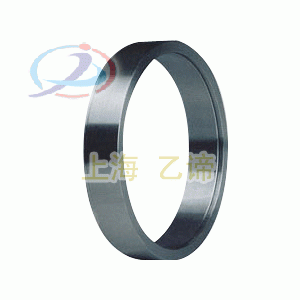

Z1型脹緊套
脹套|漲套|漲緊套|脹緊聯結套
型號：Z1型
表面：光飾、拋光
材質：45#,40Cr,304,430等
類型：1）無縫隙：有密封效果，插入輪轂需要預壓。連接力是螺栓的連接 力減預壓。 2）有縫隙，因此無需預壓，螺栓的連接力都是整體連接力。
特征：無需對軸，輪轂進行鍵槽加工，沒有槽口使零件強度增加。通過節 能，節省空間可傳達高扭矩。 與大小相比，可獲得很大的傳達力。 容易調整軸向的位置，提高工作效率。作為普及型具有通用性,可與其他公司同形產品兼容。 注意事項：沒有自對中特性，以插入輪轂部分的方式進行自對中工作。進行組合時，有時輪轂會移動。此時，需要預留可在輪轂前面或后面適當?shù)匾苿?dòng)的空間。沒有可移動的空間，或空間不足時，可能難以拆卸或使傳達扭矩下降。
1).型號-內徑+外徑 Z1型、內徑d=25mm、外徑D=30mm Z1-25×30
2).型號不清楚 需提供：內徑、外徑、高度
產品規格：
乙諦脹緊套:
脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
